日韩黄色免费,秋霞最新岛国,9999色草,啪啪无码视频中文字幕,国产成人另类一区二区,中文字幕AV自拍,不卡无毛特黄视频,中文字幕人妻久久不卡,久久色欲伊人久久

家裝行業(yè)有句話流傳很廣：十個工地九個空鼓。這話雖然有些夸張，但瓷磚空鼓、脫落確實是近年來消費者投訴最多、最頭疼的問題之一。

遇到空鼓、掉磚，不少人第一反應(yīng)是瓷磚質(zhì)量出了問題。但實際上，大部分情況下瓷磚本身并沒有質(zhì)量問題，根源在于鋪貼工藝不規(guī)范、輔材與瓷磚不匹配。

瓷磚空鼓脫落

成家裝領(lǐng)域重災(zāi)區(qū)

瓷磚空鼓問題在家裝領(lǐng)域極為普遍。中國建筑裝飾協(xié)會2024年的統(tǒng)計數(shù)據(jù)顯示，在全國裝修投訴中，瓷磚空鼓問題占比高達(dá)18.7%，是僅次于防水問題的第二大痛點。數(shù)據(jù)表明，約有30%的家庭在新裝修后都會出現(xiàn)不同程度的瓷磚空鼓，甚至還沒交房就出現(xiàn)瓷磚脫落，造成極大的安全隱患。在一些地區(qū)的老舊小區(qū)，其發(fā)生率甚至超過60%。

在公開報道中，廣西貴港某小區(qū)2019年底交付后，電梯前室墻磚持續(xù)出現(xiàn)空鼓、開裂乃至脫落，600余戶業(yè)主日常生活提心吊膽，有人形容“小孩只是靠了一下墻，就有一大片瓷磚掉下來”，最終不得不通過法院協(xié)調(diào)解決。

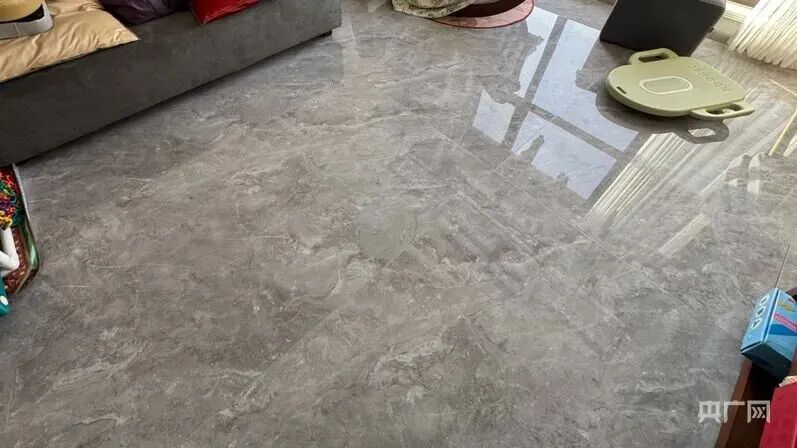

去年12月，青海西寧一位消費者網(wǎng)上投訴稱，他在2022年買了900×1800mm規(guī)格大板瓷磚，鋪貼后連續(xù)三年供暖期都出現(xiàn)空鼓、翹角問題，前后維修了四次，涉及20多塊磚。記者現(xiàn)場敲擊空鼓部位的瓷磚，明顯發(fā)出“咚咚”的聲響。

而這位消費者也是咨詢后才了解到，該款瓷磚不能用純水泥砂漿鋪貼，必須使用“膠泥”（瓷磚粘結(jié)劑）。然而，商家并未提前告知這一信息，因此施工方按常規(guī)水泥砂漿工藝完成了鋪貼，這才導(dǎo)致瓷磚連年出現(xiàn)空鼓的情況。

由此可見，瓷磚空鼓脫落，已經(jīng)不是一個偶發(fā)的施工瑕疵，而是普遍存在的行業(yè)通病。那么問題來了：為什么以前貼的磚三十年不空鼓，現(xiàn)在剛貼不到一年就掉？

瓷磚物理性能

發(fā)生根本性變化

要講清楚這個問題，得從瓷磚本身的物理屬性說起。

二十年前的瓷磚以陶質(zhì)磚為主，吸水率高，鋪貼前需要在水中浸泡充分。瓦工師傅把瓷磚泡在大盆里，等磚體吸飽水分后再用水泥砂漿鋪貼。水泥砂漿中的水泥漿在初凝前能夠滲入瓷磚表面的孔隙，凝結(jié)硬化后形成一種類似鑰匙插入鎖孔的機(jī)械錨固作用，把瓷磚牢牢抓住。再加上當(dāng)時瓷磚規(guī)格小、自重輕，這一套流程下來，用三十年不空鼓、不掉磚，一點都不稀奇。

但時過境遷，現(xiàn)在市面上銷售的瓷磚，絕大部分是通體磚、?；u、全拋釉磚，也就是國家標(biāo)準(zhǔn)中定義的“瓷質(zhì)磚”。根據(jù)《陶瓷磚》GB/T 4100-2015國家標(biāo)準(zhǔn)，瓷質(zhì)磚的吸水率不超過0.5%，部分陶瓷廠家更是通過嚴(yán)格的生產(chǎn)工藝將吸水率控制在0.1%以下。

吸水率極低意味著磚體密度高、幾乎沒有孔隙，水泥漿無法滲透進(jìn)去形成機(jī)械錨固力，粘結(jié)強(qiáng)度自然大打折扣。

換句話說，以前的瓷磚是“海綿”，水泥砂漿能滲透進(jìn)去經(jīng)過固化后形成堅硬的粘結(jié)層；現(xiàn)在的瓷磚是“玻璃板”，水泥漿根本進(jìn)不去，更別說產(chǎn)生吸附力了。

因此，如果現(xiàn)在的瓷磚還用老一套的水泥砂漿來貼，粘結(jié)力不夠，空鼓、掉磚是遲早的事。

提高瓷質(zhì)磚粘結(jié)力

需用C2等級瓷磚膠

水泥砂漿的粘結(jié)原理決定了它對瓷磚吸水率有依賴?，F(xiàn)在的瓷磚基本不吸水，砂漿與磚體界面處容易形成結(jié)構(gòu)疏松的過渡區(qū)，這個區(qū)域的強(qiáng)度大幅下降，直接導(dǎo)致粘結(jié)力喪失，出現(xiàn)空鼓掉磚。

為了提升瓷磚粘結(jié)力，規(guī)格在600×1200mm及以上的瓷質(zhì)磚，需選用C2等級以上的瓷磚膠，粘結(jié)力才足夠。比如900×1800mm大板，建議選用C2TE或C2TES1等級瓷磚膠。這類產(chǎn)品具備抗滑移、延長晾置時間和柔性性能，能更好地適應(yīng)大尺寸瓷磚的鋪貼需求。

瓷磚膠粘結(jié)強(qiáng)度是傳統(tǒng)水泥砂漿的3—5倍，其原理是什么呢？

瓷磚膠由優(yōu)質(zhì)水泥、高性能聚合物膠粉及多種功能性添加劑，經(jīng)科學(xué)配比精制而成。它的粘結(jié)并非單一作用，而是雙重機(jī)理協(xié)同發(fā)力：一方面，通過批刮、壓實嵌入瓷磚背面孔隙，形成穩(wěn)固的物理嵌固咬合；另一方面，膠粉遇水還原為高分子乳液，在膠層內(nèi)部形成連續(xù)彈性網(wǎng)狀結(jié)構(gòu)，如同無數(shù)“彈性強(qiáng)力吸盤”，牢牢吸附低吸水率瓷磚表面。

正是無機(jī)材料機(jī)械嵌固+有機(jī)材料分子吸附的復(fù)合粘結(jié)作用，讓瓷磚膠擁有遠(yuǎn)超水泥砂漿的粘結(jié)強(qiáng)度，實現(xiàn)基面與瓷磚的持久牢固粘合，有效防止瓷磚空鼓、脫落。

施工工藝規(guī)范

同樣不能忽視

輔材選對了，施工環(huán)節(jié)出現(xiàn)紕漏，仍然會出現(xiàn)空鼓掉磚。

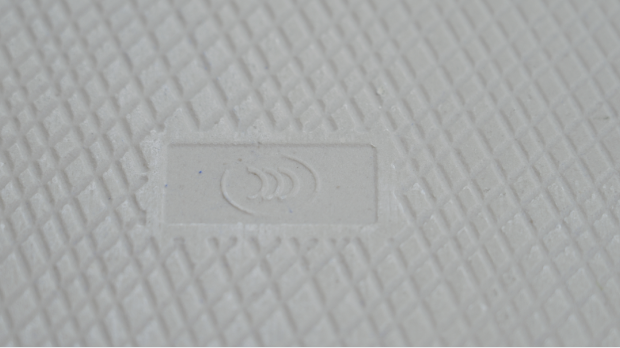

第一，瓷磚背面的處理是前提。低吸水率瓷磚在燒制過程中背面可能會有脫模劑、油蠟、氧化鎂等殘留物，必須清理干凈才能保證膠粘劑與磚體有效接觸。這個步驟容易被忽略，如果沒做好后續(xù)再好的工藝都白搭。

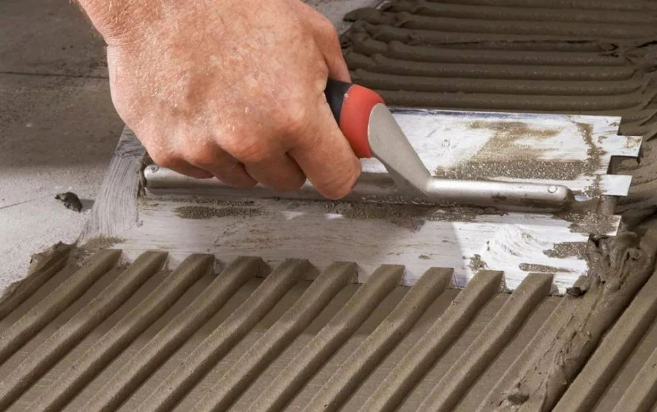

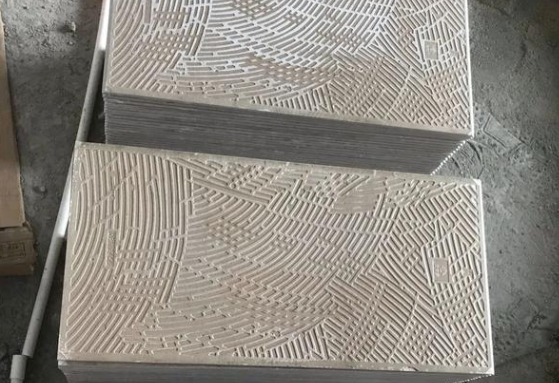

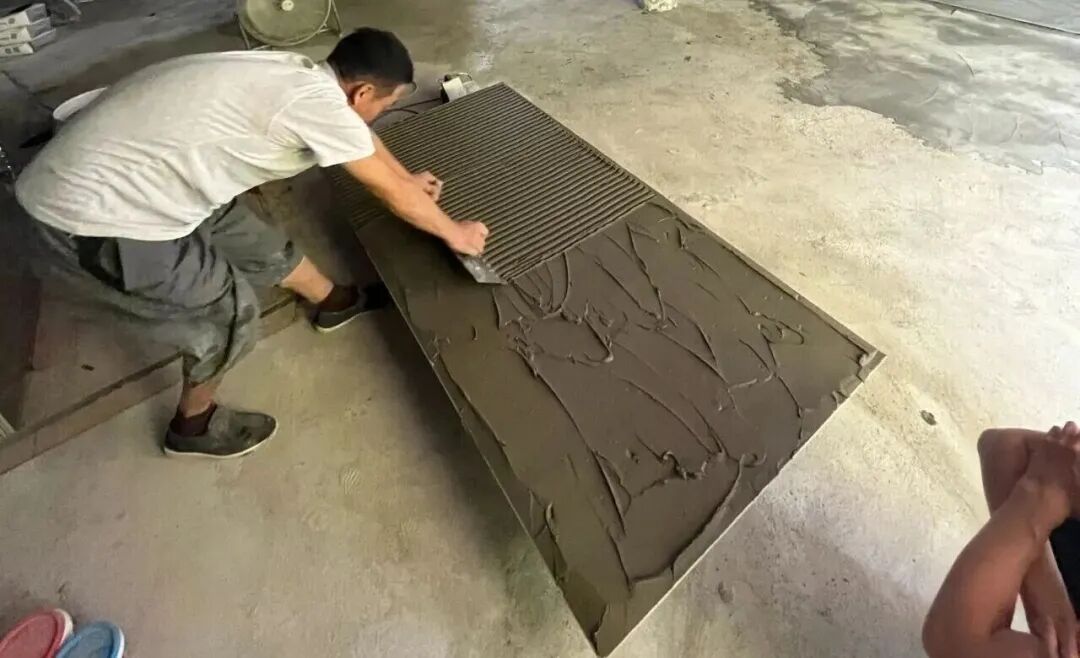

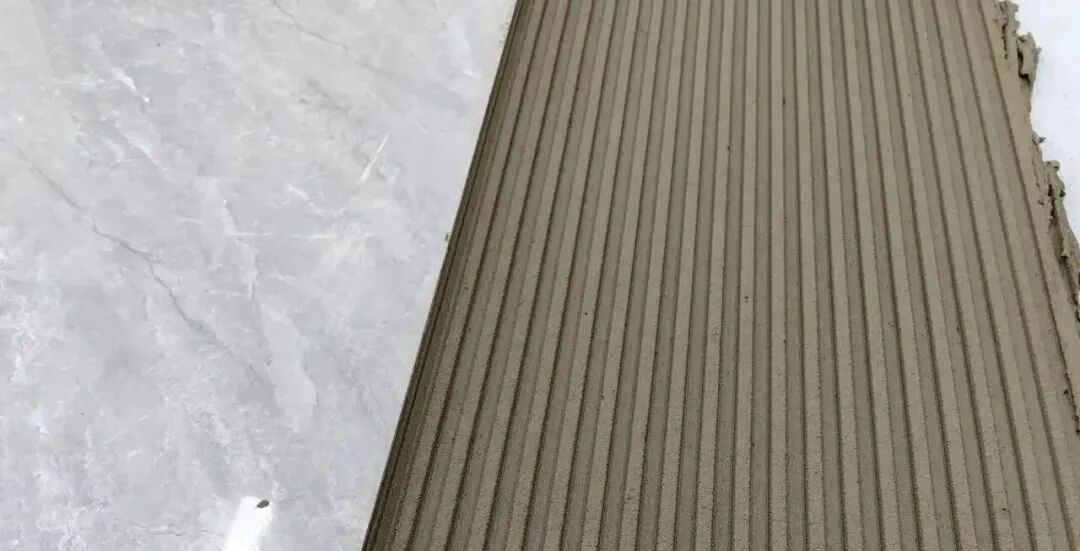

第二，瓷磚膠的施工有嚴(yán)格規(guī)范。標(biāo)準(zhǔn)的做法是：瓷磚背面先均勻薄刮一層瓷磚膠，厚度控制在1至2毫米；在這層薄刮面上繼續(xù)厚刮，用齒形刮板拉出鋸齒槽，厚度3至5毫米。齒形槽的作用是讓膠體在鋪貼時充分?jǐn)D壓、鋪展，提高滿漿率，避免出現(xiàn)空洞。

第三，整個操作必須在半小時內(nèi)完成。瓷磚膠有一定開放時間，干燥后粘結(jié)力會受影響。超過開放時間還繼續(xù)用，等于白干。

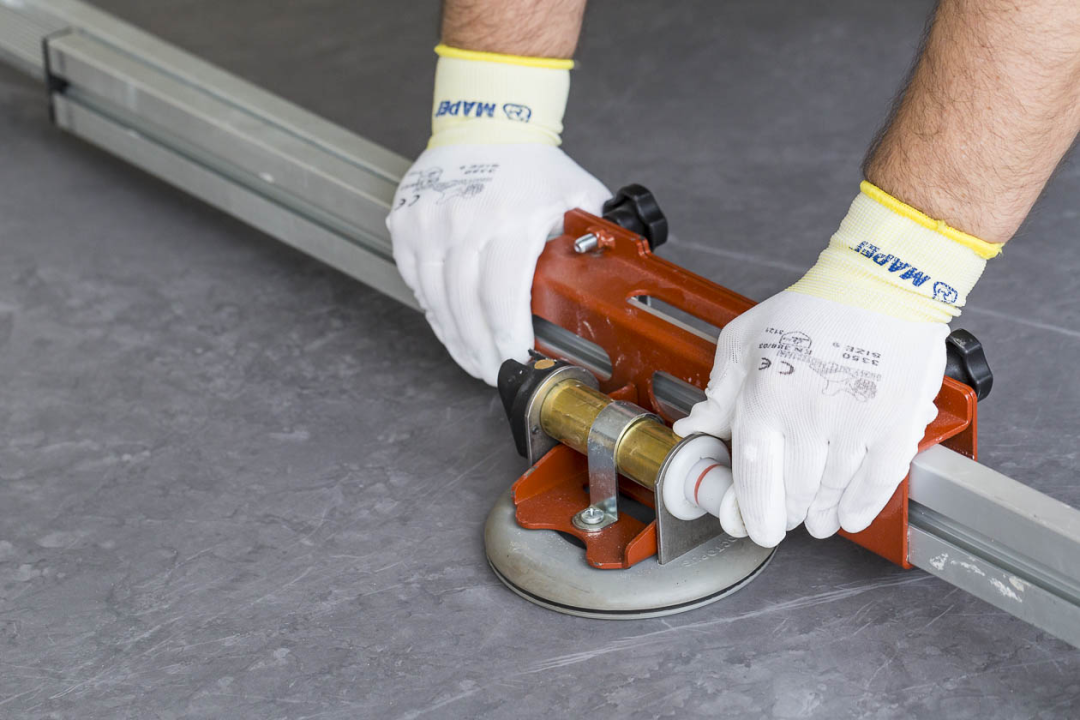

第四，地面鋪貼層面需要澆水泥油，切成豆腐塊后再上磚鋪貼。將瓷磚輕輕放在涂有膠漿的基層上，用雙手揉壓，并用橡膠錘輕輕敲實，排出空氣，使瓷磚與膠漿充分貼合。這是保證沙灰層與磚體之間緊密貼合的經(jīng)典工藝。

除此之外，基層處理同樣重要。墻面或地面不平整、表面有浮灰油污、含水率過高，水泥砂漿或瓷磚膠都無法緊密粘結(jié)，這些都是空鼓的常見誘因?；鶎颖仨毟蓛?、平整、牢固，有水的地方先做防水，再做拉毛處理增加粗糙度，最后才能進(jìn)入鋪貼工序。

最后，把結(jié)論重申一遍：房屋裝修空鼓、掉磚，很多情況下根本原因不是瓷磚質(zhì)量問題，而是工藝不規(guī)范、輔材不匹配。

就像你買了一雙不合腳的鞋子，穿兩天就磨破了腳，這并不能說明鞋子本身質(zhì)量差，而是你沒有選對尺碼。

對施工方和業(yè)主來說，只有選對匹配的鋪貼輔材、遵循規(guī)范的施工工藝，才能從根源上避免空鼓掉磚的問題。對瓷磚商家而言，提前向消費者講清輔材匹配和施工規(guī)范的重要性，是規(guī)避售后糾紛的必備功課。
